产品详情
卫生级阀门
三片式法兰球阀 : 直通式球阀
产品详情
产品评论(0)

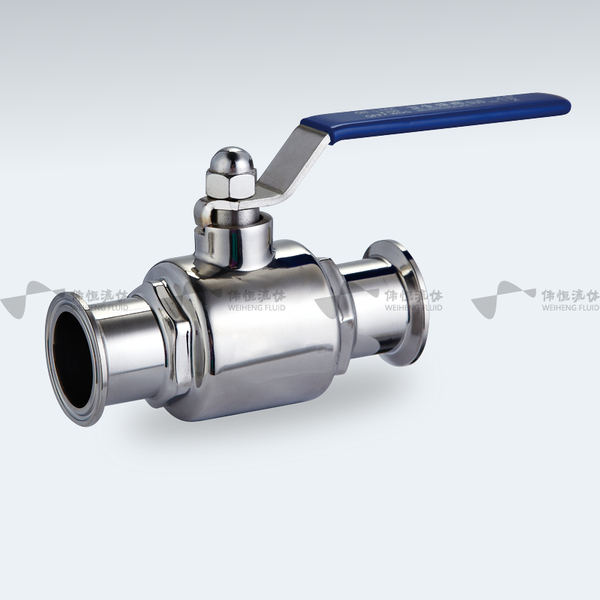

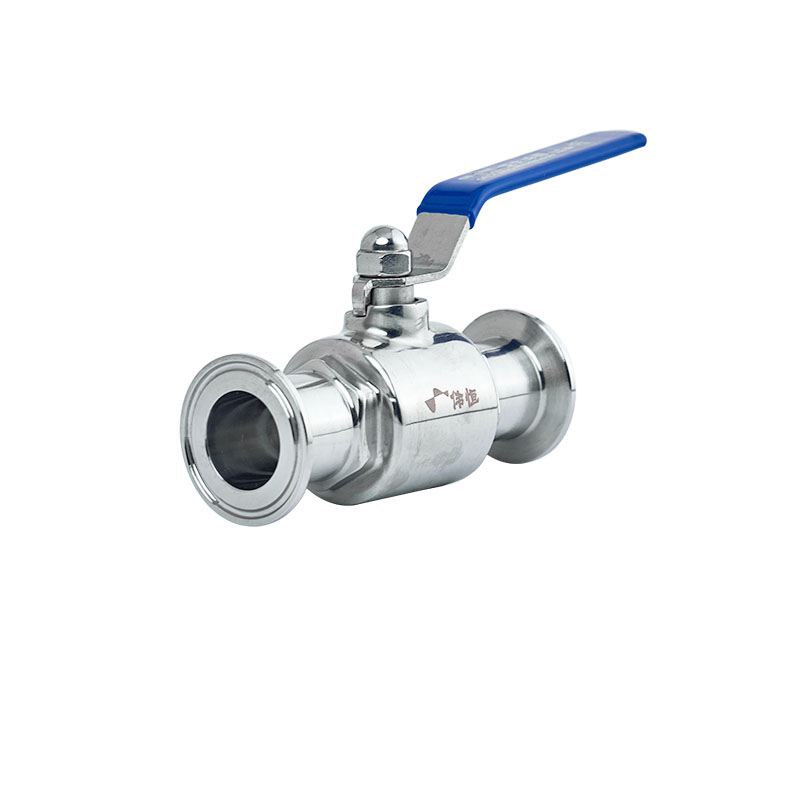

卫生级直通球阀

材料     Material

钢制部件:SUS304,SUS316L 密封件:PTFE,PPL

Steel parts:SUS304,SUS316L

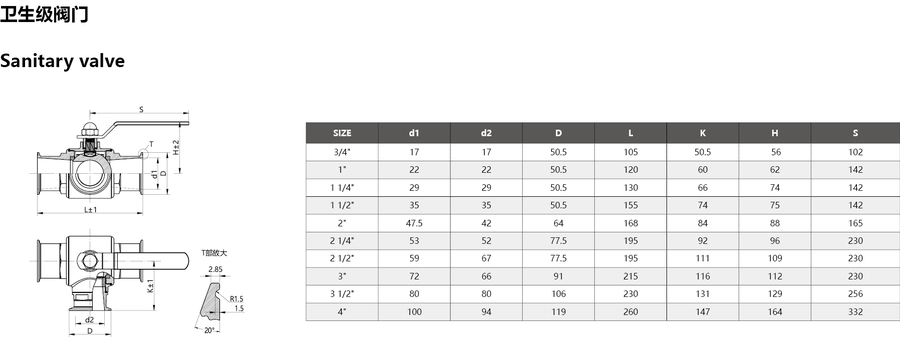

size

d

D

L

H

S

1/2"

10

25.5

75

41

95

3/4"

17

50.5

100

47

124

1"

22

50.5

120

62

132

1 1/4"

28

50.5

130

66

137

1 1/2"

35

50.5

140

76

154

1 3/4"

42

64

150

84

160

2"

47.5

64

164

91

173

2 1/4"

53

77.5

164

93

173

2 1/2"

60

77.5

190

97

173

3"

72

91

215

106

234

3 1/2"

80

106

225

125

244

4"

100

119

260

164

244

5"

125

145

320

210

350


应用   Applications

该类型球阀系列是一款卫生型的用于物料传送控制的一类阀门系列。广泛应用于食品、饮料加工,以及制药和化学工业领域。

The series ball valves are used to transfer controlling the material, Which extensively use to food, beverage processing and pharmacy, chemical industry areas.

标椎设计 standard Design

有各标准的阀门系列可以向客户提供,即用于DIN标准系列,3A标准系列,SMS标准系列,ISO/IDF标准系列,BS/RJT标准系列,ASME/BPE等标准系列。

球阀的组成部件一般包括:一个手柄、一个带有贯通腔的球体、阀体、阀门轴芯以及轴密封圈。

现有的球阀系列规格有:焊接式球阀、卡箍式球阀、螺纹式球阀等系列球阀。

Have different standard of valve series can supply for custommers, they are the DIN standard series,3A standard series, SMS standard series, ISO/IDF standard series, BS/RJT standard series, ASME/BPE etc.

The constitute elements of ball valve always included: one

handle,one ball body with transfixion cavity, valve body, valve central spindle and spindle shaft seal.

The specification of ball valve series are welded ball valve, clamped ball valve, threaded ball valve etc.
