不锈钢鸭嘴式快装蝶阀
应用
蝶阀是一种流量控制装置，用于使流体开始或停止流过一段管道。适用于食品用不锈钢管道系统，
饮料、乳制品、酿造、制药、生物制药和化学工业。
1.5“卫生型不锈钢304三夹式蝶阀，带触发手柄，1件装UPC:670534100752
1.5“卫生型不锈钢304三夹式蝶阀，带触发手柄，2件装UPC:670534108567
2“卫生不锈钢304三夹式蝶阀，带触发手柄，1件装UPC:708210460620
2“卫生不锈钢304三夹式蝶阀，带触发手柄，2件装UPC:708210460637
材料
阀体材料：AISI-304或AISI-316L
垫片Material:Silicon，三元乙丙橡胶，氟橡胶，丁腈橡胶
阀座和垫片符合FDA 21CFR177.2600
标准设计
提供标准：DIN、SMS、ISO/IDF、BS/RJT和ASME/BPE。
尺寸从DN15/1/2“到DN250/10”
端部连接：对接焊、卡箍、外螺纹、螺母、衬套或法兰或其他要求。

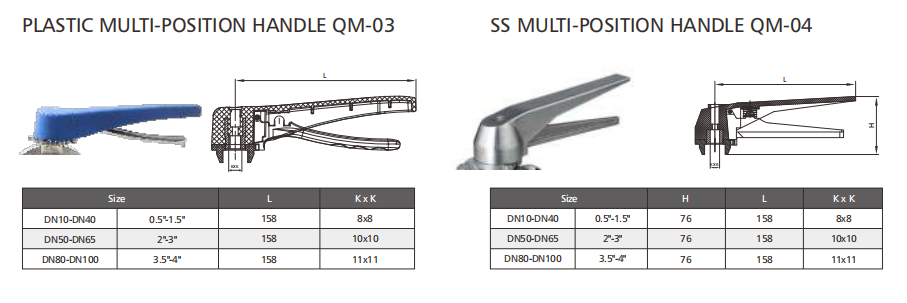

手柄：塑料拉手（2-4位）或塑料/不锈钢挤压手柄（13位）
执行机构：气动不锈钢执行机构（立式）、气动铝制执行机构（卧式）、电动执行机构。
控制：位置传感器、C-top控制器、C-top控制器（AS-I）
手动手柄、气动执行机构、电动执行机构互换。
技术规范
最大压力：10bar（145psi）DN25~100；8bar（120psi）DN125~150
温度范围：14~248°F（-10~120）°C） ，三元乙丙橡胶
表面处理：Ra 16~32µ英寸（0.4~0.8µ米）
气源压力：70~115psi
技术参数
参数 |
钢材 | 产品浸湿钢件 | AISI 316L/304锻造
(1.4306 / 1.4404)
| Provided with material inspection report |
其他钢制零件 | AISI 304 |
密封材料 | 标准 | EPDM | All seal materials comply with FDA 21CFR117.2600 |
选项 | VMQ / FPM |
压力 | 工作压力 | ≤10bar (145psi) |
空气执行器供气压力 | 5 ~ 8bar (70 ~ 116psi) |
温度 | 工作温度 | 三元乙丙橡胶：14~248°F（-10~120）°（三） VMQ:-58~356°华氏（-50~+180）°（三） 飞行计划：-22~446°华氏（-30~+230）°（三） 其他材料可根据要求提供
|
杀菌温度 | 302°F (150°C, Max. 20 min) |
表面处理 | 内表面处理 | Ra 16 ~ 32µin (0.4 ~ 0.8µm) |
外表面处理 | Ra32 ~ 64µin (0.8 ~ 1.6µm) |
连接 | 焊接直径 | 焊接端： DIN 11850-2和11850-1/SMS/3A/ISO系列等。
|
端部连接：对焊，卫生夹，公螺纹和母螺纹，法兰，I型线或其他要求。 |
