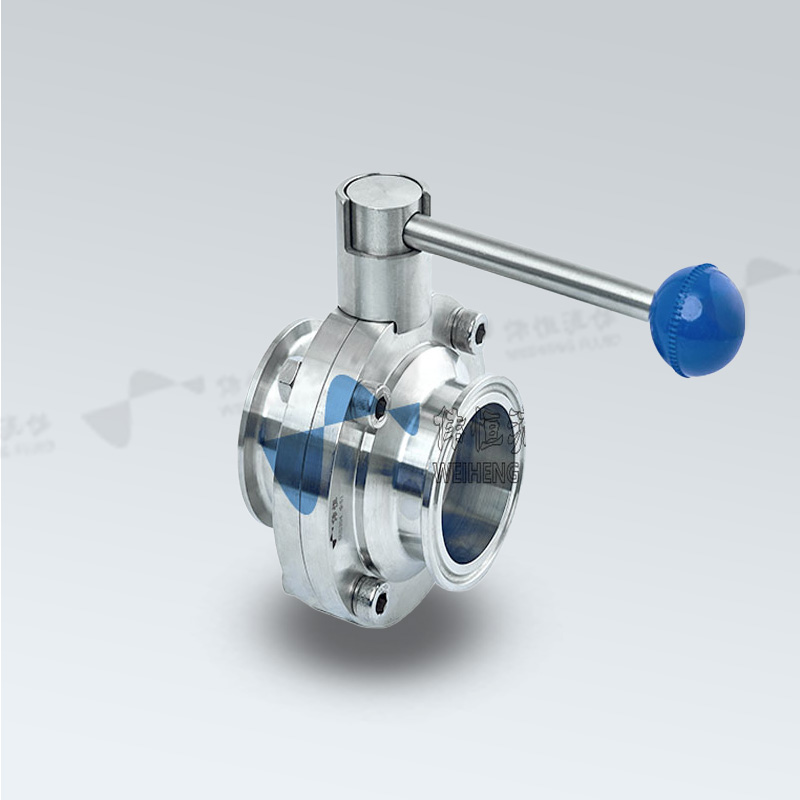

卫生级蝶阀
应用
VBN系列蝶阀是一种流量控制装置，用于使流体在管道的一段中开始或停止流动。适用于食品不锈钢管道系统，
饮料、乳品、酿造、制药、生物医药和化工等行业。
材料
车身材料：AISI-304或AISI-316L
垫片Material:Silicon，EPDM，VITON，NBR
阀座和垫片符合FDA 21CFR177.2600的要求
标准设计
标准可供选择：DIN、SMS、ISO/IDF、BS/RJT和ASME/BPE。
尺寸为DN15/1/2“至DN250/10”
端部连接：对焊、卡箍、公螺纹、螺母、衬套或法兰等。
手柄：塑料拉手（2-4个位置）或塑料/不锈钢挤压手柄（13个位置）
执行机构：气动不锈钢执行器（立式）、气动铝执行器（卧式）、电动执行器。
控制：位置传感器、C-顶部控制器、C-top控制器（AS-I）
手动手柄、气动执行器和电动执行器是可互换的。
技术规范
最大压力：10bar（145psi）DN25~100；8bar（120psi）DN125~150
温度范围：14~248°F（-10~120°C） ，EPDM
表面处理：Ra16~32µin（0.4~0.8µ米）
空气执行器供油压力：70~115psi
技术参数
技术参数 |
钢材 | 产品浸湿钢件 | AISI 316L/304锻造
(1.4306 / 1.4404)
| 提供材料检验报告 |
其他钢制零件 | AISI 304 |
密封材料 | 标准 | EPDM | 所有密封材料符合FDA 21CFR117.2600 |
选项 | VMQ / FPM |
Pressure | 工作压力 | ≤10巴（145磅/平方英寸） |
空气执行器供气压力 | 5~8bar（70~116psi） |
温度 | 工作温度 | 三元乙丙橡胶：14~248°F（-10~120）°（三）
VMQ:-58~356°华氏（-50~+180）°（三）
飞行计划：-22~446°华氏（-30~+230）°（三）
其他材料可根据要求提供
|
杀菌温度 | 302°F (150°C, Max. 20 min) |
表面处理 | 内表面处理 | Ra 16 ~ 32µin (0.4 ~ 0.8µm) |
外表面处理 | Ra32 ~ 64µin (0.8 ~ 1.6µm) |
连接 | 焊接直径 | 焊接端：
DIN 11850-2和11850-1/SMS/3A/ISO系列等。
|
端部连接：对焊，卫生夹，公螺纹和母螺纹，法兰，I型线或其他要求。 |
