方形三通球阀的参数

发表时间:2020-06-17 10:03作者:伟恒流体来源:卫生级三通球阀网址:http://www.wzweiheng.com/

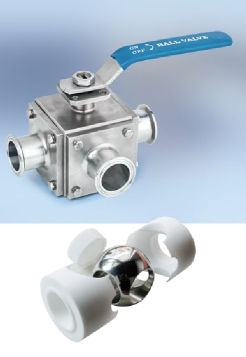

方形三通球阀

Square Three Way Ball Valve




该类型球阀系列是一款卫生型的用于物料传送控制的一类阀门系列。广泛应用于食品、饮料加工、以及制药和化学工业领域。

灭菌温度150℃(Max20min) 内表面处理:Ra≥0.4-0.8um

外表面处理:Ra≥0.4-1.6um

焊接端管径:焊接口:DIN11850-2 与11850-1/SMS/3A/ISO等系列连接方式:焊接,快装,外螺纹,内螺纹,法兰等

材料:不锈钢304,316L 密封件:PTFE或PPL

维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

Size

DN

L

PORT

d

D

E

H

S

ISO5211

1/2"

DN15

110

16.0

12.7

25.2

73.7

89.0

186.5


F04

3/4"

DN20

110

20.0

19.05

25.2

77.9

98.0

218.0


F05

1"

DN25

130

25.0

25.4

50.5

84.4

102.0

218.0


F05

1 1/4"

DN32

130

32.0

31.8

50.5

98.95

118.5

135.0

F05

F07

1 1/2"

DN40

175

38.0

38.1

50.5

110.7

127.0

135.0

F05

F07

2"

DN50

220

50.0

50.8

64.0

122.3

139.0

252.0

F07

F10

2 1/2"

DN65

240

65.0

63.5

77.5

135

165.7

252.0

F07

F10

3"

DN80

290

80.0

76.2

91.0

146.1

170.0

252.0

F07

F10

4"

DN100

330

100.0

101.6

119.0

164.0

193.0

600.0

F07

F10
